Fa modellezés és keretezés a jobb faépületekért

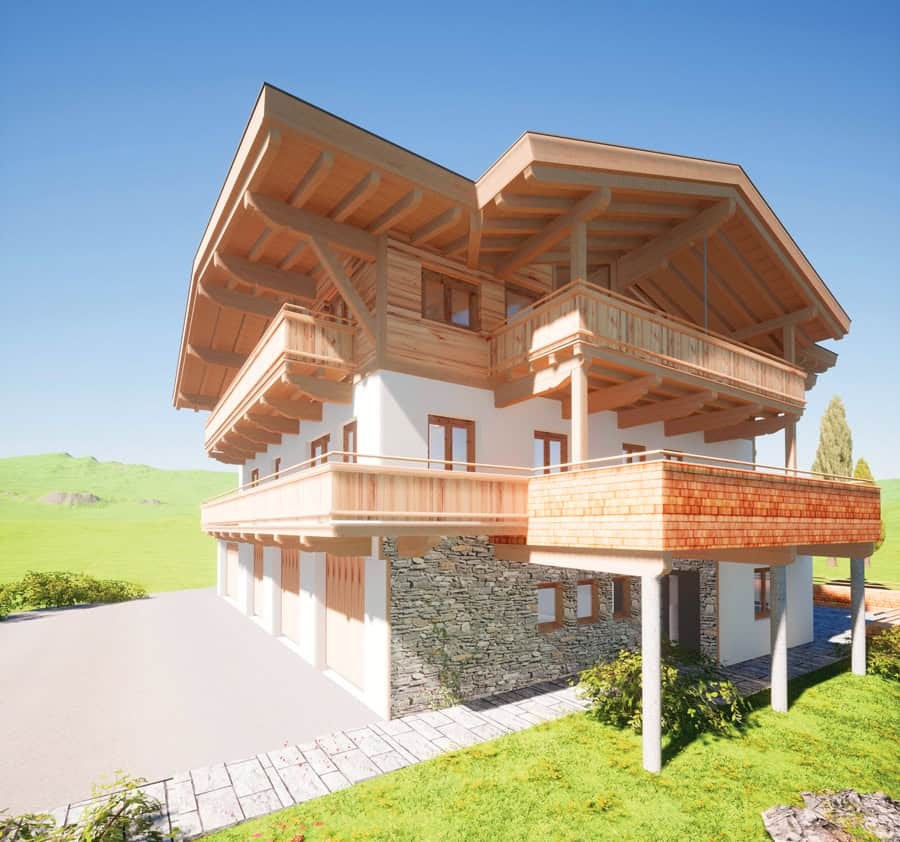

Alakítsd át az építészeti rajzot fa szerkezetté valósághű megjelenítéssel, és tervezz egészen az egyes gerendák, deszkák szintjéig. Az ArchiFrame kiegészítő a fa szerkezetek tervezéséhez egy teljes körű tervező eszközzé bővíti az Archicad-et, így az építészek és a mérnökök egy összehangolt Archicad-fájlban dolgozhatnak együtt.

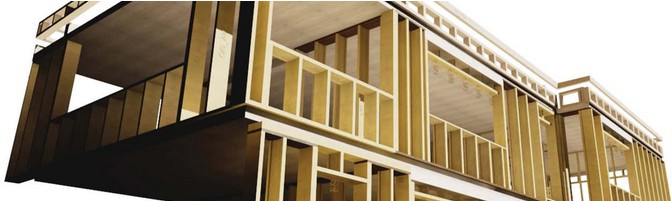

Az ArchiFrame képes létrehozni a falak, keretek, oszlop-gerenda szerkezetek, köztes födémek és tetőszerkezetek statikai vázát.

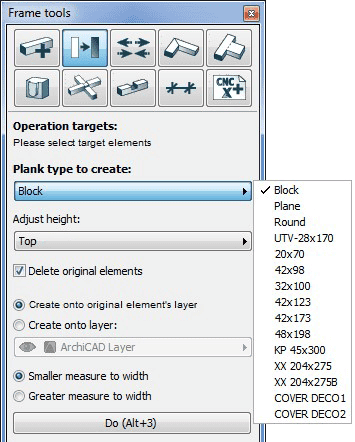

Az ArchiFrame segítségével tetszőlegesen módosíthatod a fa deszkákat és gerendákat. Másold, forgasd és exportáld ezeket CNC-gyártásra, így gyorsan, egyszerűen és kevesebb hibalehetőséggel készítheted el az elemeket.

A hatékony BIM-munkafolyamat közvetlenül az építész számítógépétől a gyártósorig vezet, és segít felgyorsítani a panelizált, előregyártott elemek gyártását.

Az építészeti tervezés előnyei

• Az ArchiFrame segítségével a tervezési iteráció zökkenőmentes: közösen frissíthetitek a terveket és modelleket az építészeti és tervezési fázisok során.
• Használd az ArchiFrame-et, hogy a kulcsfontosságú információkat gyorsan és tömören add át, pontos adatokra és vizuális információkra támaszkodva.
• Az építészek és a mérnökök mindig egyetlen, átfogó tervezési fájlon dolgoznak, így csökken a hibalehetőségek száma.
• Az ArchiFrame nagy és kis projektekhez egyaránt kiválóan használható, ráadásul végtelenül rugalmas tervező- és modellezőeszköz.
• Az ArchiFrame kiváló vizualizációs funkciókkal rendelkezik, natív megjelenítését pedig további eszközökkel (például a RENDERLights) tovább is bővítheted.

A statikai tervezés előnyei

• Többé nem kell modelleket másolni egyik programból a másikba: búcsút inthetsz a hibákra hajlamos újramodellezésnek. Az ArchiFrame használatával már a kezdetektől minden egy helyen, egyetlen modellben van, ami időt és pénzt takarít meg.
• Modellezési szabadság: minden egyes deszka különálló és teljes mértékben szerkeszthető, így szinte végtelen rugalmasságot kínál.
• Bármely nézetben módosíthatod a tervet — beleértve az elemek homlokzati nézetét is.
• Egyszerű ütközésvizsgálat.

A BIM-szoftver funkciói és munkafolyamatai

• Használd az Archicad összes csúcskategóriás funkcióját, például a Windows és Mac rendszereken is elérhető TeamWork™ lehetőséget.
• Az Archicad-felhasználóknak nem kell újra megtanulniuk az alap programot az ArchiFrame használatához — azonnal elkezdhetik a munkát.
• Az ArchiFrame szoftver már több mint 20 országban használják, a fejlett eszközeinek és az aktív Archicad-felhasználói közösségnek köszönhetően.
• Az ArchiFrame folyamatos fejlesztése és az új funkciók hozzáadása azt biztosítja, hogy a programot felhasználóival közösen formáljuk.
• A BIM-szoftver rendkívül testreszabható XML-beállításokon és szkripteken keresztül.

Az elemgyártás előnyei és CNC

CNC-támogatást nyújtunk az elemgyártáshoz, az építési helyszíntől távoli (offsite) építésekhez és az előregyártáshoz.

Jelenleg a következőkhöz kínálunk CNC-támogatást: BTL, BTLx, BTL CLT, EasyFrame EZF, Hundegger BVX, Hundegger BVX2, MiTek EHX, Randek SPL728, Randek CDT4, Spida SSF, Weinmann WUP.

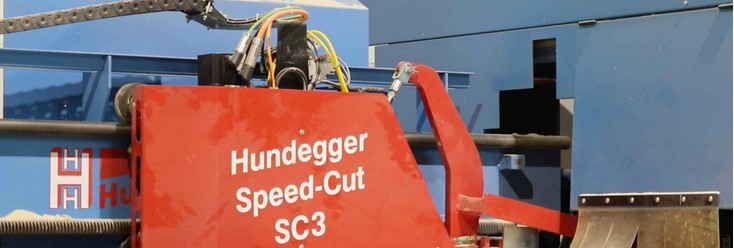

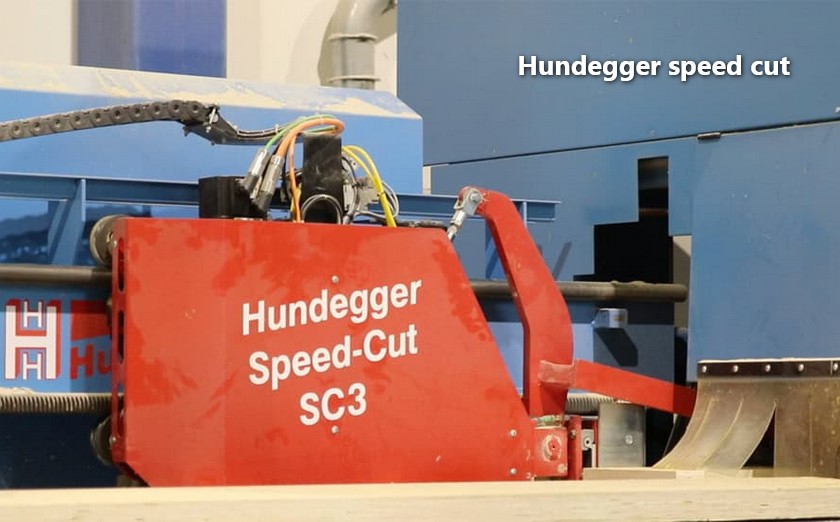

• BVN és BVX: Hundegger k2, speed cut, CLT-megmunkáló gép
• BTL: Weinmann vágófűrész, Essetre vágófűrész, Stromab vágófűrész, Salvador vágófűrész
• BTL: Mobi-One keretezőállomások
• BTL: Tigerstop vágófűrész egyedi megoldásként
• BTL: CLT-megmunkálás a DDX Software Solution termékeivel
  (https://www.ddxgroup.com/)
• WUP: Weinmann keretezőállomások és vágófűrészek
• Randek vágófűrészek
• TXT: Sawteq lapanyag-vágóállomás egyedi megoldásként

További részletek a CNC-útmutatónkban. A legtöbb ügyfelünk jelenleg kézi összeszerelést használ, de mi CNC-támogatást is kínálunk.

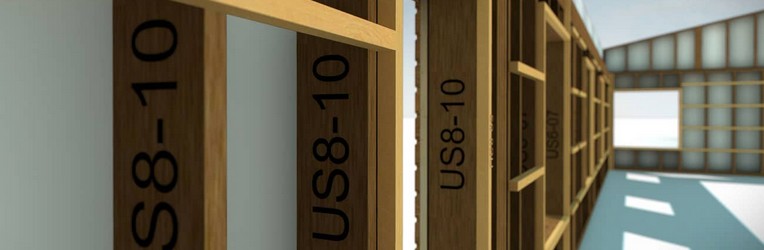

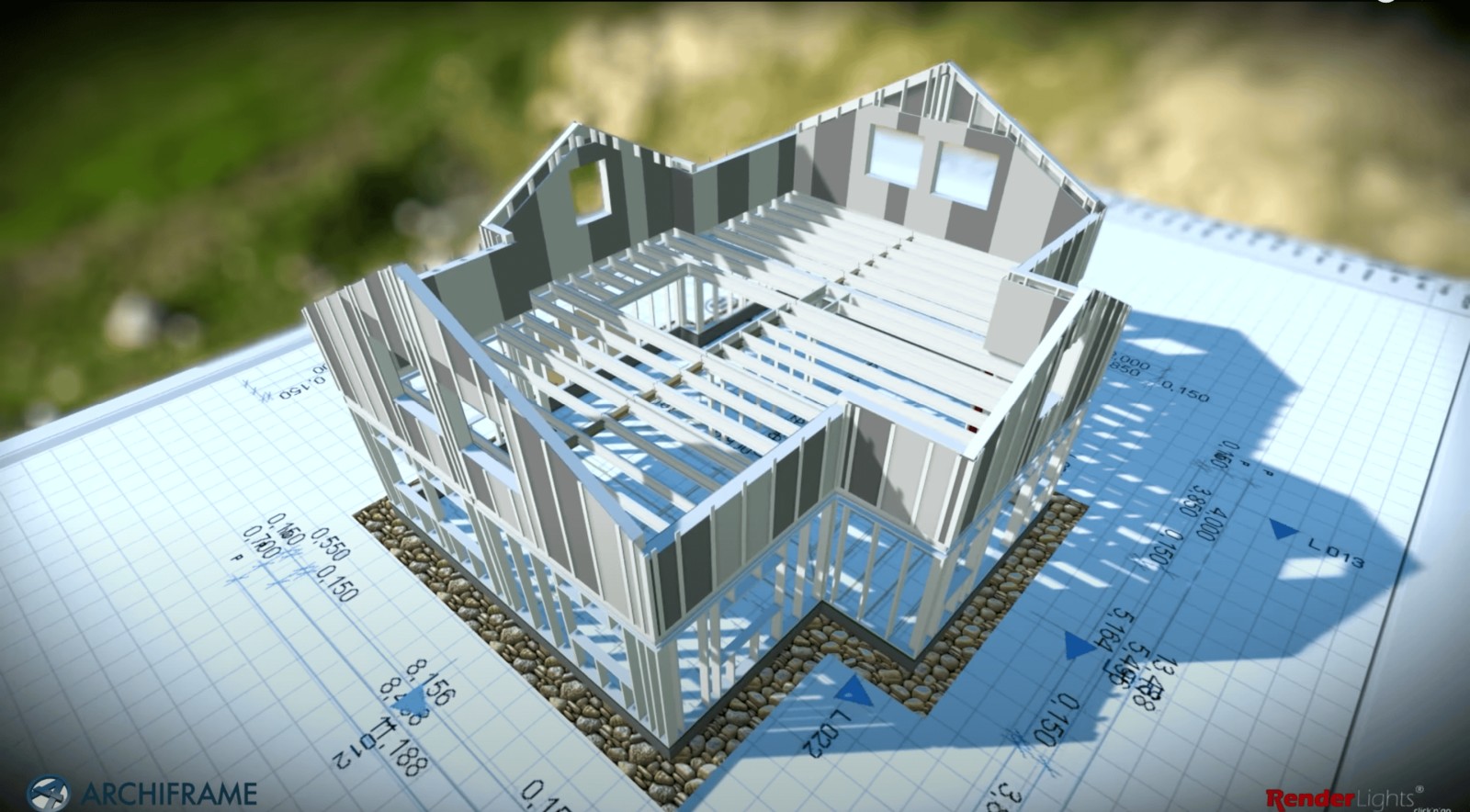

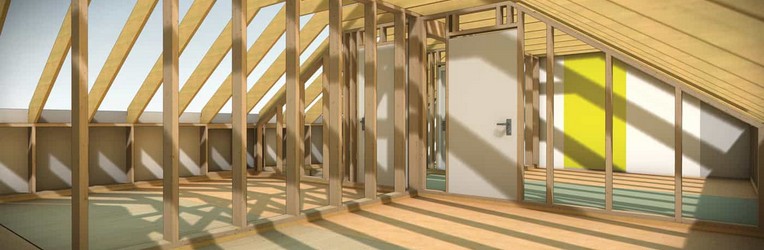

Fa falvázak és szerkezetek

• Automatikusan létrehozott méretvonalak
• Automatikusan generált vágási listák
• Szerkeszthető homlokzati, alaprajzi és 3D nézetek
• Elölnézeti, felülnézeti, oldal és alulnézeti vetületek
• Külső burkolatok: homlokdeszkák, külső borítás, osztott panelezés

Könnyű acélvázas szerkezet

Az ArchiFrame a könnyű acélvázas szerkezeteket is támogatja, és ezen a területen tovább szeretnénk fejlődni. További információkért és videókért olvasd el az acélvázas szerkezetekről szóló blogunkat.

Több szerkezeti réteg

• Valósághű rétegek és forgatások

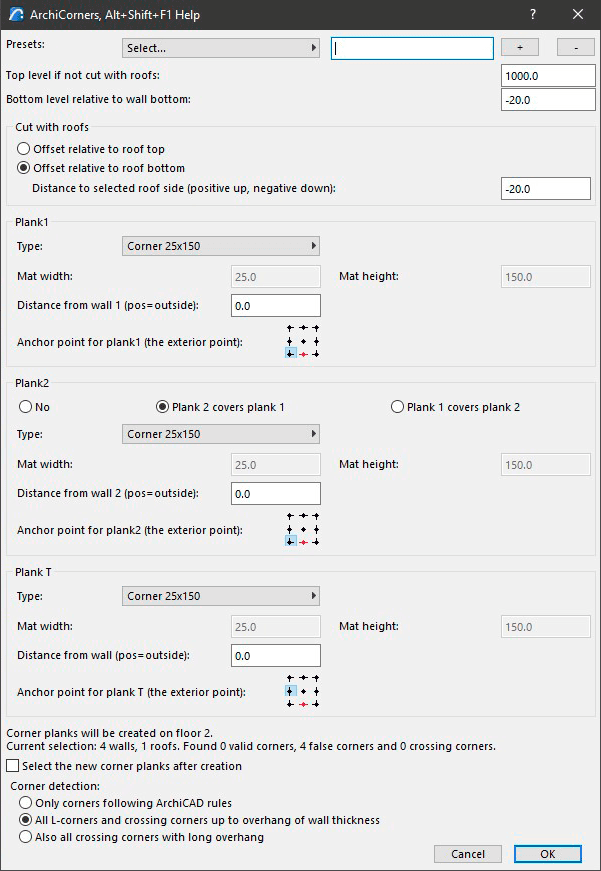

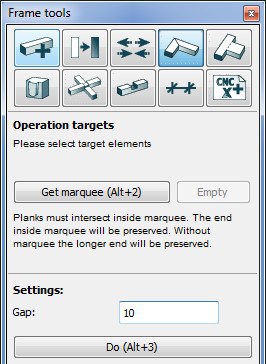

• Automatikus kapcsolatok a sarkoknál
• Állítható szabályok a sarkokon lévő állványokhoz és deszkákhoz
• Gerendák és deszkák újraszögelése és rendezése

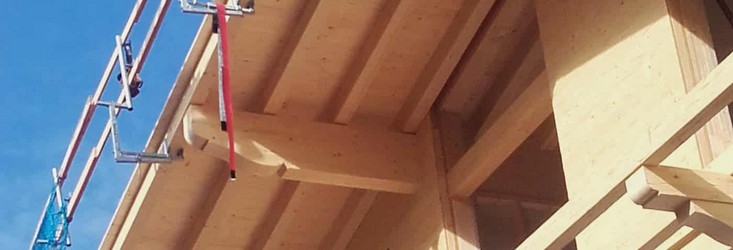

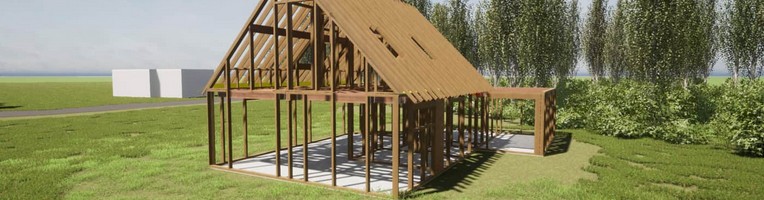

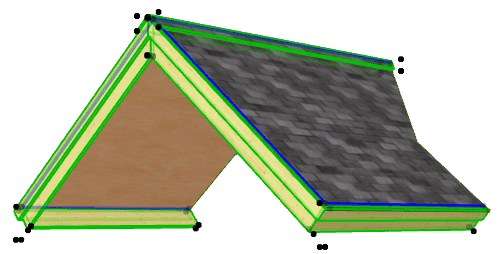

Tetőszerkezetek

• Rajzi síkok a ferde elemek kezeléséhez

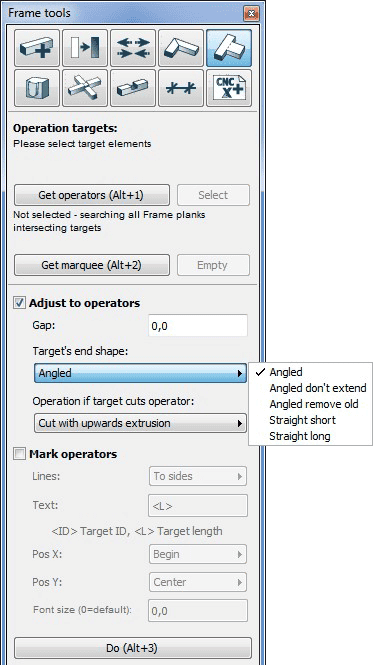

• Támogatás a fa vázszerkezeti csatlakozások típusaihoz (például fecskefarkú, vagy tenon és mortise) és egyszerűbb szögvágásokhoz stb.
• Fém támaszok létrehozása

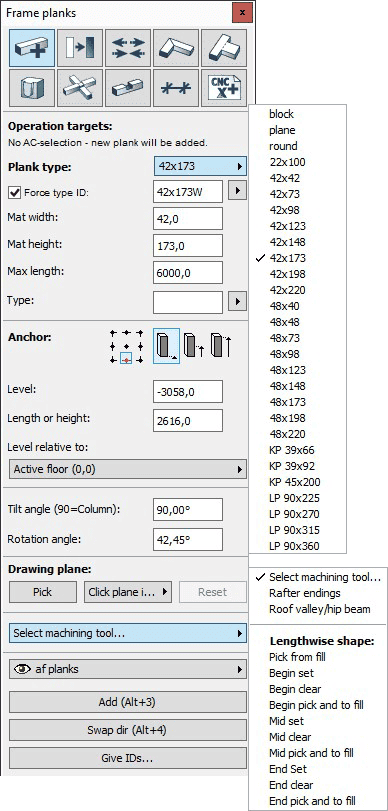

• Vápagerendák beállítása, és könnyű elhelyezése völgy- vagy oromgerendaként

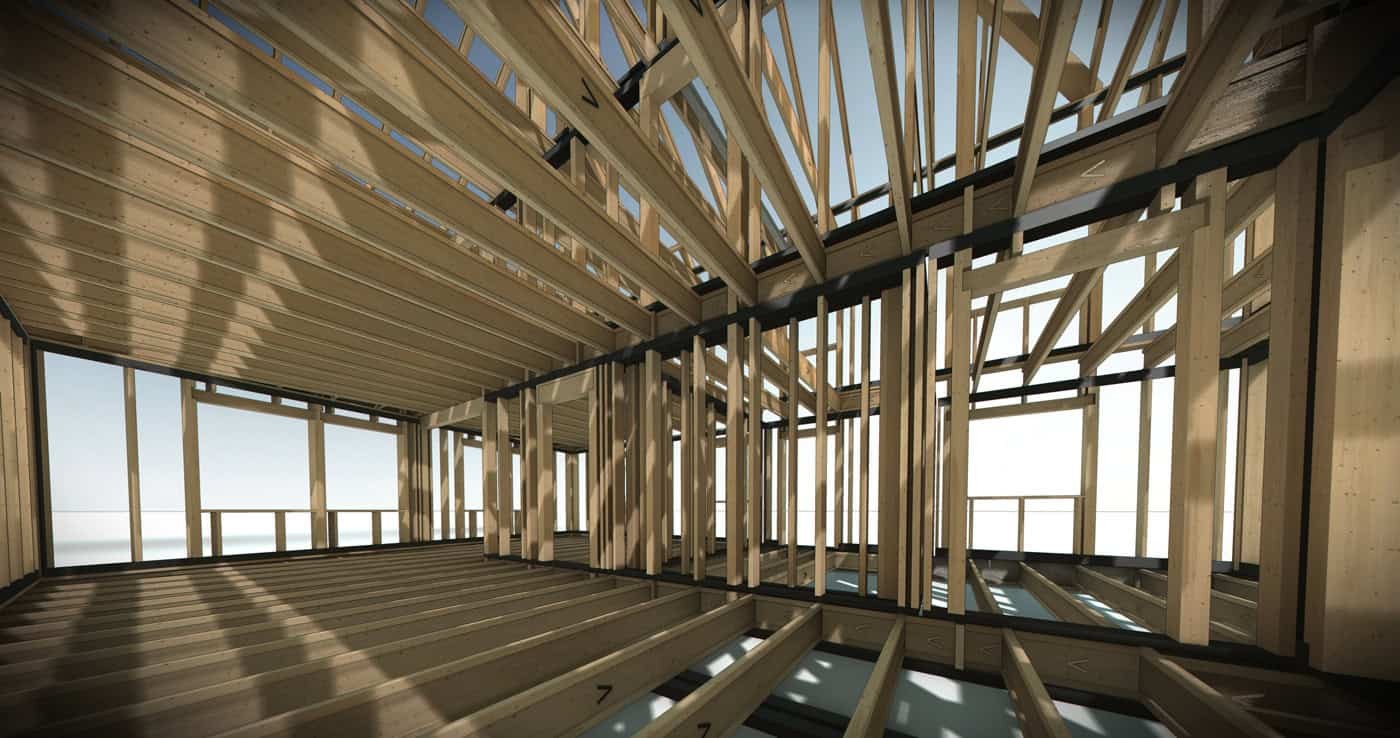

Fapadlók és födémszerkezetek

• A födémgerendák automatikusan igazodnak a tervezési raszterhez
• Teljes kontroll minden egyes gerenda felett

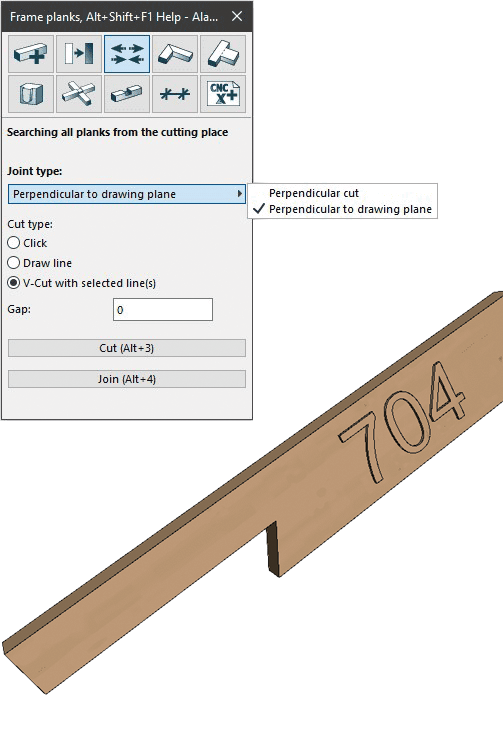

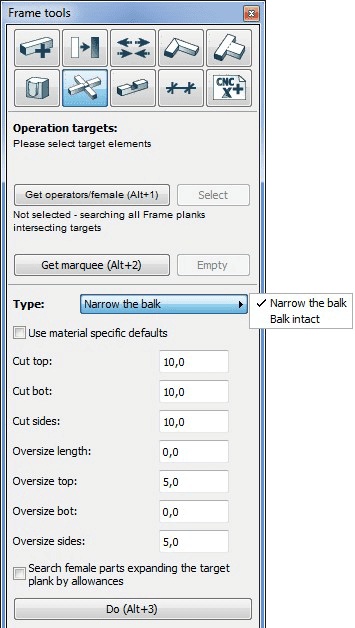

• Acélgerenda-vágások az ArchiFrame hornyoló eszközével
• A padlódeszkák kialakítása ugyanolyan egyszerű, mint a falaké
• I-gerendák rétegelt lemez merevítéssel (ahogyan a példában is)

Közvetlen kimenet a BIM-szoftverből:

• Méretrajzok kézi gyártáshoz
• Vágási listák (xls vagy txt)
• Nyomtatott dokumentumok
• CNC Hundegger bvn, btl és wup (Weinmann rendszerhez)
