Rigips szárazépítési rendszer
Archicad 21-25
WIN - MAC
Szárazépítési rendszer Archicadben
A gipszkarton korszerű építőanyag, amelyet gyors és kényelmes beépíthetősége miatt széles körben alkalmaznak.
Az Éptár a cég megbízásából Archicad alkalmazást fejlesztett a Rigips rendszerhez.
Hogyan működik a szárazépítési alkalmazás?
Mint minden 3D tartalmat is magában foglaló megoldás, ez is egy GDL könyvtárból és egy vezérlő add-onból áll. Az alkalmazás az Archicad menürendszerében jelenik meg. Működhet kizárólag menükön keresztül, vagy egyedi, Archicad-stílusú palettafelületen keresztül is. A jelenleg elkészült add-on a menürendszeren keresztül vezérelhető.
Mire képes az alkalmazás?

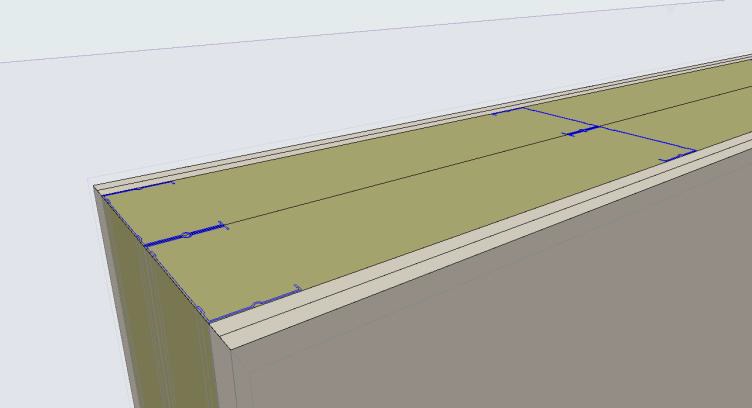

- Mindig az Archicad modellből indul ki, vagyis mielőtt egy fal gipszkarton fallá válna, először egy egyszerű Archicad falat kell megrajzolni. Ennek a megközelítésnek az az előnye, hogy nem szükséges az összes rétegrendet előre betölteni az Archicadbe, így az anyaglista nem válik végeláthatatlan adatbázissá.

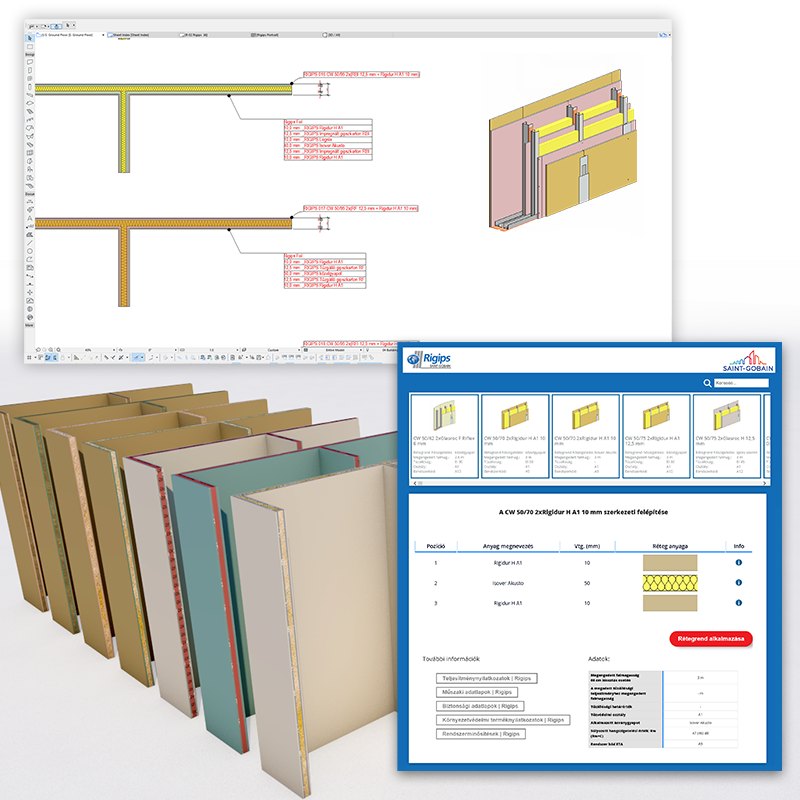

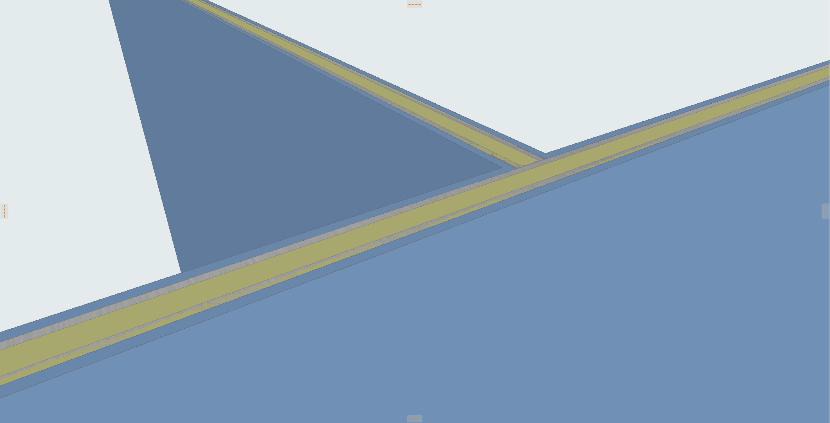

- Az add-on képes az Archicad falakat gipszkarton falakká alakítani az adatbázisból kiválasztott rétegrendekkel (típusokkal).
- Az átalakítás után minden fal egyedi azonosítót (ID-t) kap, így a program később, a konszignáció készítésekor is azonosítani tudja.

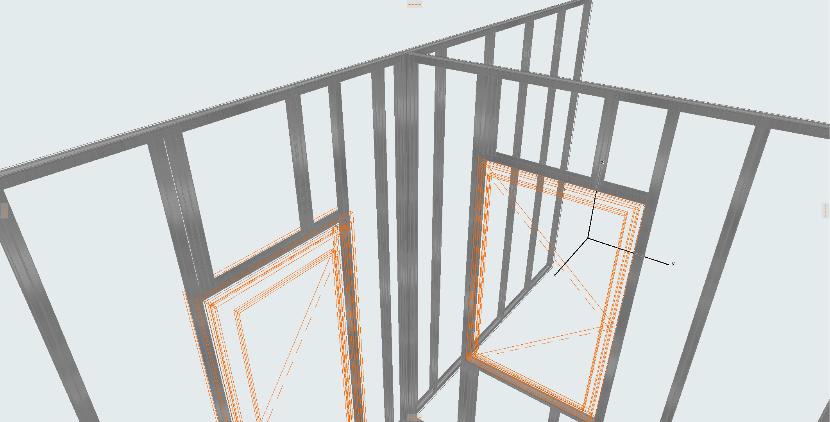

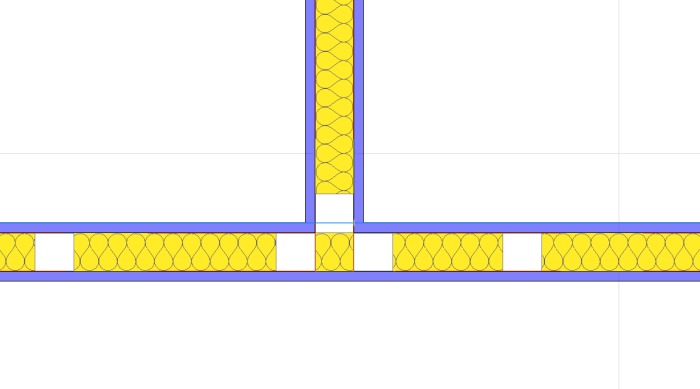

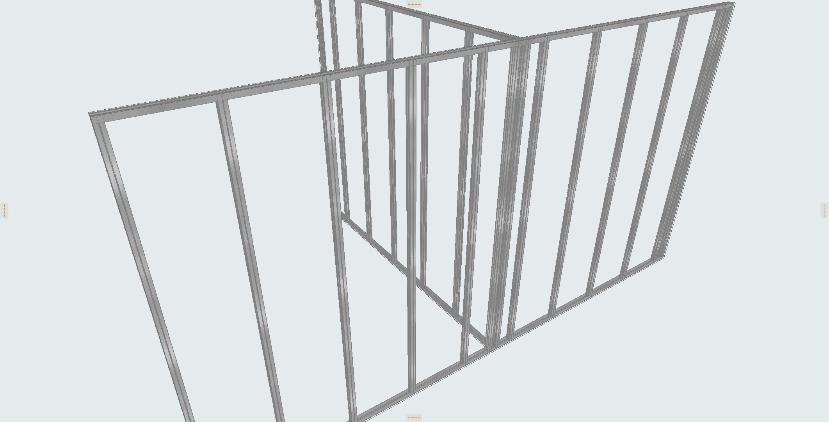

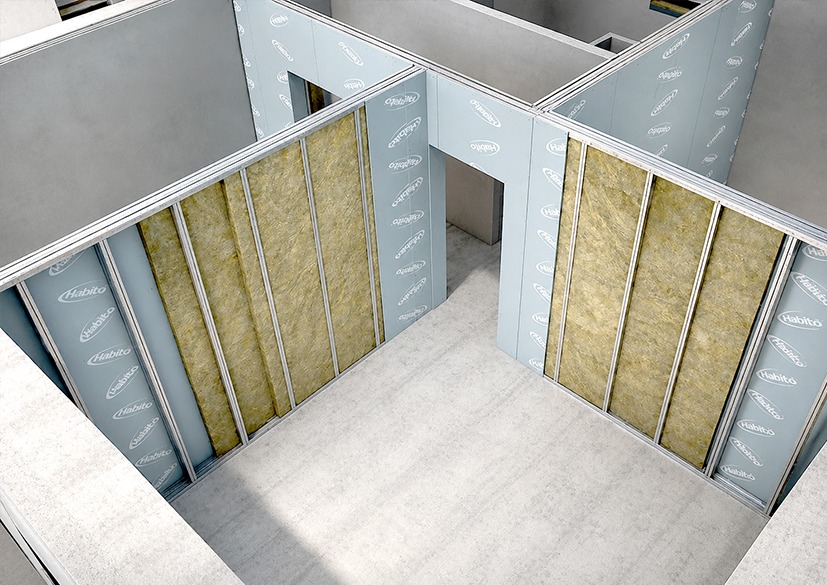

- A program nemcsak a fal rétegeit jeleníti meg, hanem a rendszer szerkesztési szabályai szerint automatikusan elhelyezi a szükséges vázszerkezetet is – alaprajzi nézetben és 3D-ben egyaránt.
- A vázprofilok valós profilgeometriákkal modellezettek, és a rajzi méretaránynak megfelelően jelennek meg.

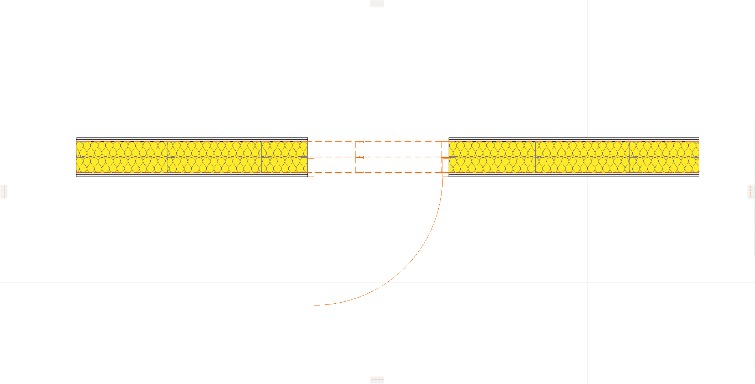

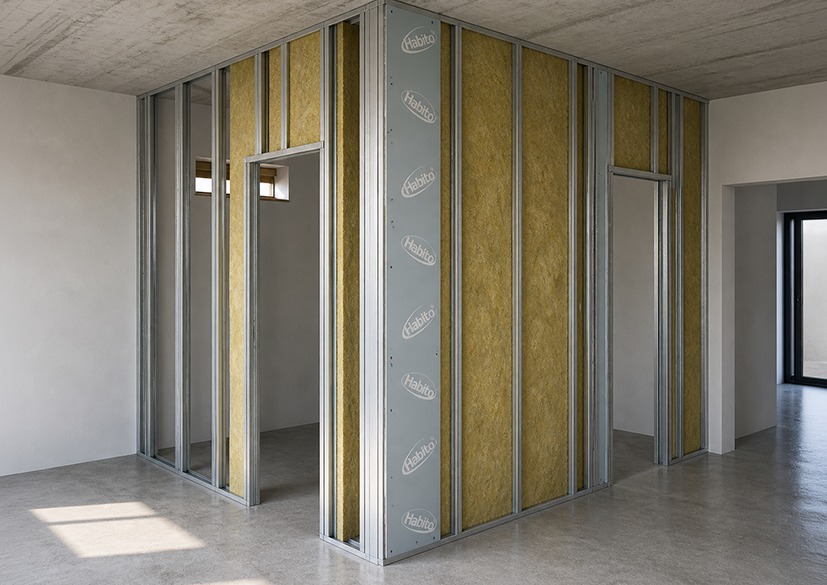

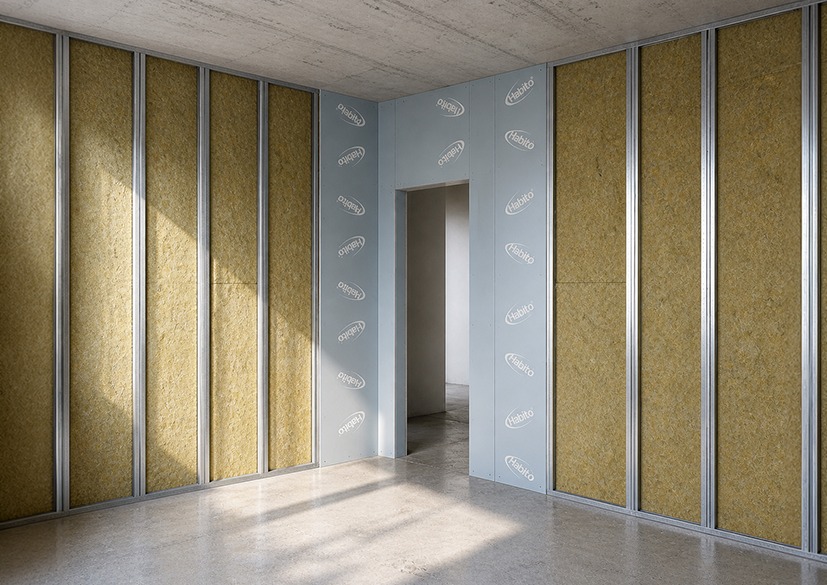

- Az ajtók és ablakok körüli részletképzés szintén automatikusan generálódik, további kézi beavatkozás nélkül.

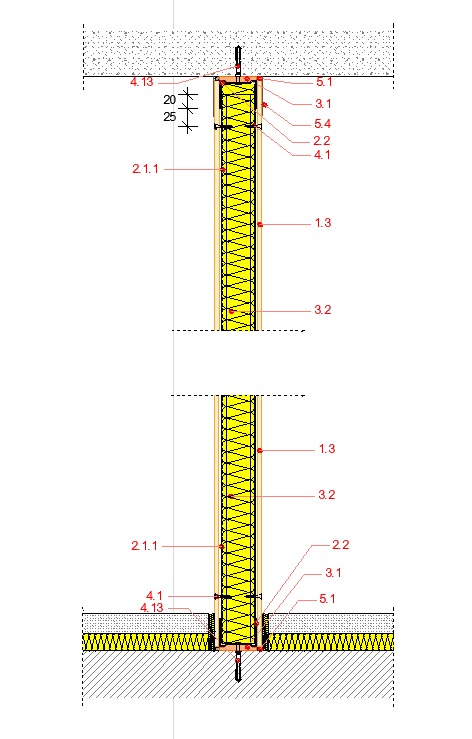

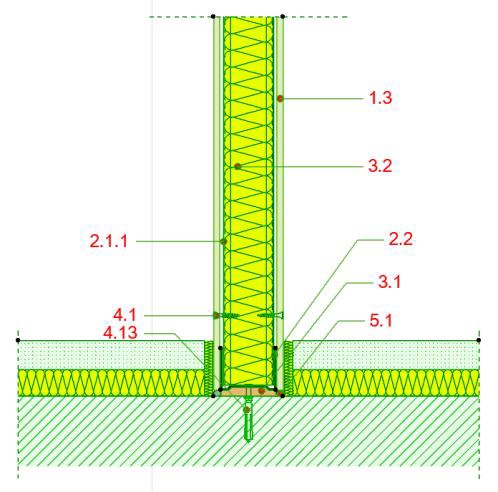

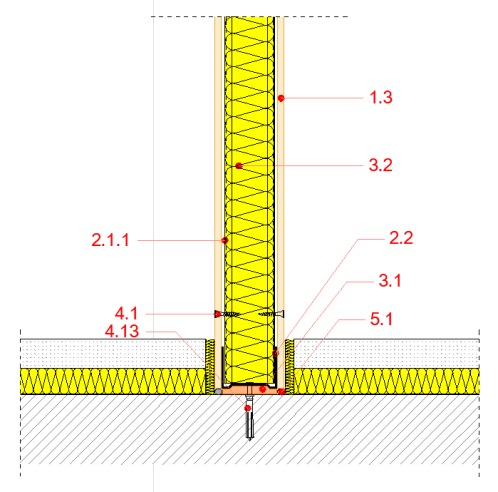

- A végeredmény egy nem natív Archicad válaszfalrendszer, amely teljes mértékben megfelel az építészeti tervezési előírásoknak. A termék használatával nemcsak információs adatokat, hanem az alkalmazott anyagok és szerkezetek valósághű megjelenését is ábrázolni tudjuk. A részletes modellezésnek köszönhetően valós kiviteli részletmetszetek is közvetlenül a modellből generálhatók.
A fenti alkalmazás mellett egy szabványos szerkesztési részleteket tartalmazó 2D könyvtár is készült, amely számos helyzetben jelentős időmegtakarítást eredményezhet.
 |
 |
 |
 |
 |
